ケーブル トレイが電気配線用の金属トランキングと同じかどうかを知らない人が多いのでは? 実際、それらは異なります。
金属トランキングとは

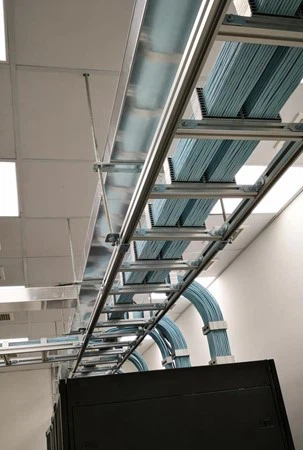

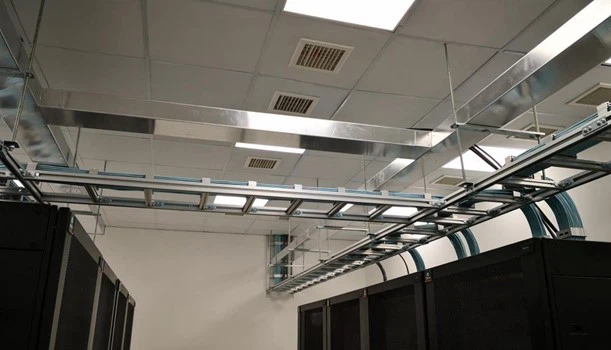

ワイヤーダクトや配線ダクトとも呼ばれる金属製のワイヤーダクトは、電力線、データ線、その他のワイヤー仕様を整理し、壁や天井に電動工具を固定するために使用されます。 材料によると、金属のトランキングは主に亜鉛メッキのトランキング、アルミニウム合金のトランキング、ステンレス鋼のトランキングに分けられます。
ビクネットが一般的に使用する金属製トランクの仕様は、50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mmなどです。
ケーブル トレイは主にケーブル、電気配線用の金属トランキングに使用されます。 両者は素材も異なります。 ブリッジフレームは一般的に冷間圧延鋼板で作られていますが、ワイヤートラフは熱間圧延鋼板で作られています。
冷延板：熱延板で加工します。 大まかに言えば、冷間圧延シートは熱間圧延シートのアップグレード版です。 2つと比較して、冷間圧延板の厚さと硬さは熱間圧延板より強く、変形しにくいです。 見た目がよりなめらかで美しくなります。
熱間圧延板：冷間圧延板と比較して、厚さ、硬さなどは冷間圧延板よりもはるかに劣っておらず、変形やその他の欠陥も容易です。 処理の進化。
金属製のトランクは、熱間圧延板で作られた溝付きの密閉型の 1 種類のみです。
電気配線用金属トランキング 設置仕様
1. 金属トランキングは、通常の環境下の乾燥した部屋や、機械による損傷を受けない場所で開放して敷設できますが、金属トランキングを使用して腐食が激しい環境でケーブルを敷設することは適していません。
2. 電気配線用の金属トランキング。金属トランキングを垂直または斜めに設置する場合、トランキング内のケーブルまたはワイヤの動きを防ぐための措置を講じる必要があります。
3. 金属トランキングによって導かれるラインは、金属ホース、金属パイプ、硬質プラスチック パイプ、軟質プラスチック パイプ、またはケーブルによってルーティングできます。 引き出されているワイヤーやケーブルを傷つけないでください。
4.金属線トラフの内側は平らで滑らかで、バリがなく、外側は平らで、曲げやねじれの変形があってはなりません。
5. 建設中、ジャンパー接地線の正しい断面を選択し、ジャンパー接続を適切に行う必要があります。これにより、各セクションの金属線溝の間に信頼性の高い、無傷で効果的な電気接続が形成されます。 . 接地トランクを確実に接続するには、金属製のトランキング全体に信頼性の高い電気接続と接地があることを確認する必要があります。
